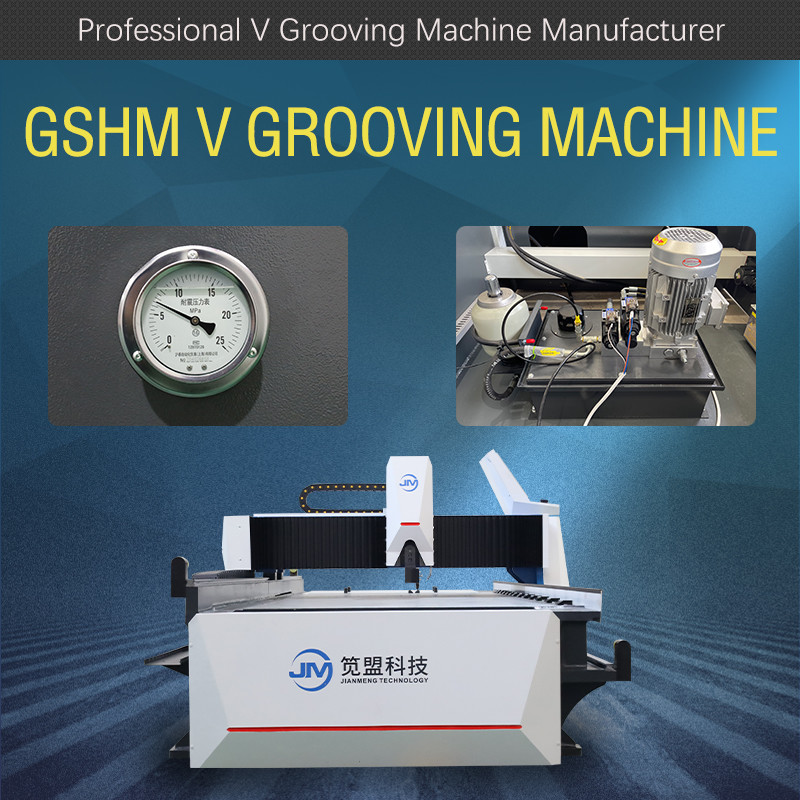

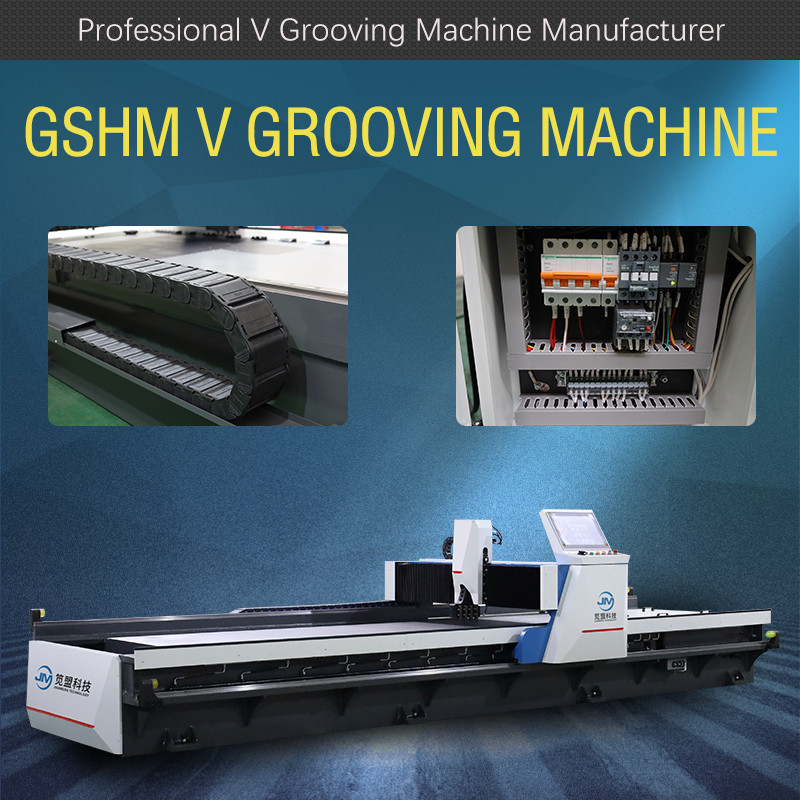

Genaue horizontale v-Schneidemaschine für Signage-Produktion mit hydraulischem Antrieb

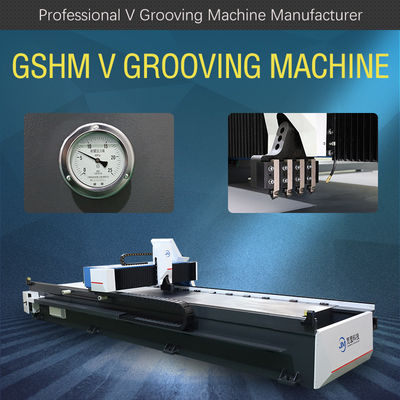

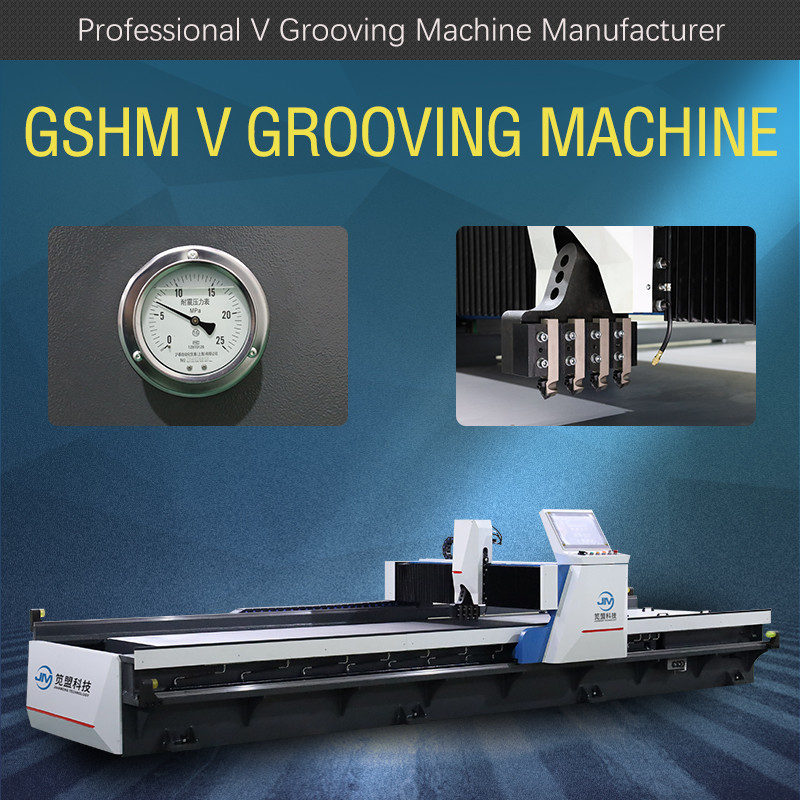

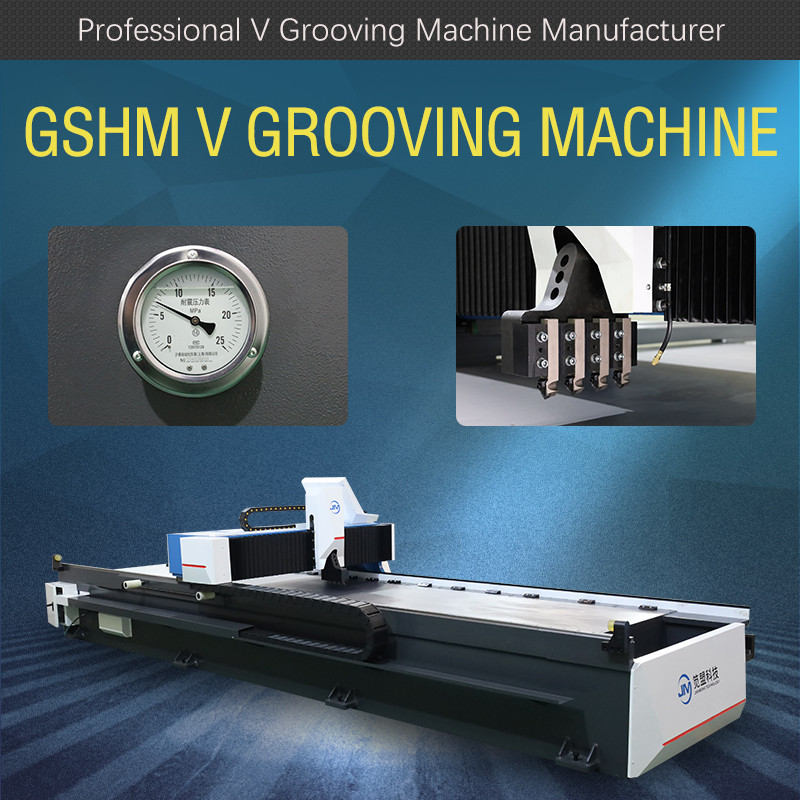

Der Werkzeughalter (b) fugender Maschine GSHM V wird mit vier Legierungsschneidern ausgerüstet, um die V-Form Nut zu verarbeiten, also wird die Schnittmenge gleichmäßig verteilt, um die Deformation der maschinell bearbeiteten Teile zu verringern. Das Mikrokühlsystem kann vorgewählt werden, um die Nutzungsdauer des Werkzeugs auszudehnen und die Produktionskosten zu verringern; Das Universalwerkzeug, das Befestigungsfläche festklemmt, kann die festklemmenden Bedingungen von verschiedenen Werkzeugen erfüllen. Das weiße Stahlwerkzeug und das Legierungswerkzeug sind austauschbar; Das Geräteträgerübergangsgerät benutzt reibende Gradkugelumlaufspindel und lineare HochleistungsFührungsschiene, also hat es hohe Genauigkeit.
| Nein. | Name | Parameter | Einheit | |
| 1 | Max. Width der Blechtafel | 1250 | Millimeter | |
| 2 | Max. Length der Blechtafel | 4000 | Millimeter | |
| 3 | Maximumstärke (Edelstahl) | 5 | Millimeter | |
| 4 | Min. Thickness der Blechtafel | 0,4 | Millimeter | |
| 5 | Min.distance des V vom Rand | 8 | Millimeter | |
| 6 | Max. Schnittgeschwindigkeit von x-Achse | 120 | m/min | |
| 7 | Maximale .return-Geschwindigkeit der x-Achse | 120 | m/min | |
| 8 | Max.distance von y-Achse | 1250 | Millimeter | |
| 9 | Entschließung in der Achse Y1 | 0,001 | Millimeter | |
| 10 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 11 | Entschließung in z-Achse | 0,001 | Millimeter | |
| 12 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 13 | Leistungsstärke | X-Achse | 5,5 | Kilowatt |
| Y1.Y2.Z-Achse | 1,0 | |||
| 14 | Gesamtausmasse | Länge | 5900 | Millimeter |
| Breite | 2000 | |||
| Höhe | 1550 | |||
