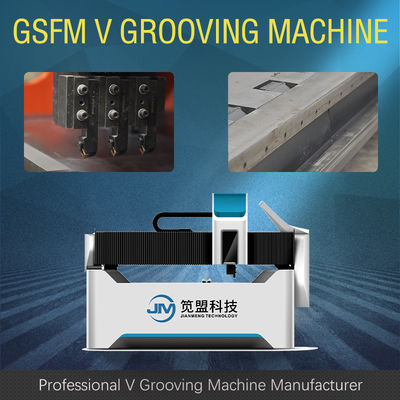

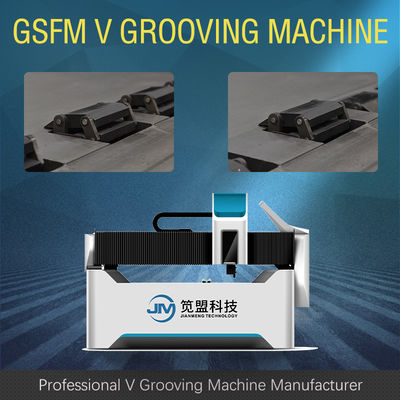

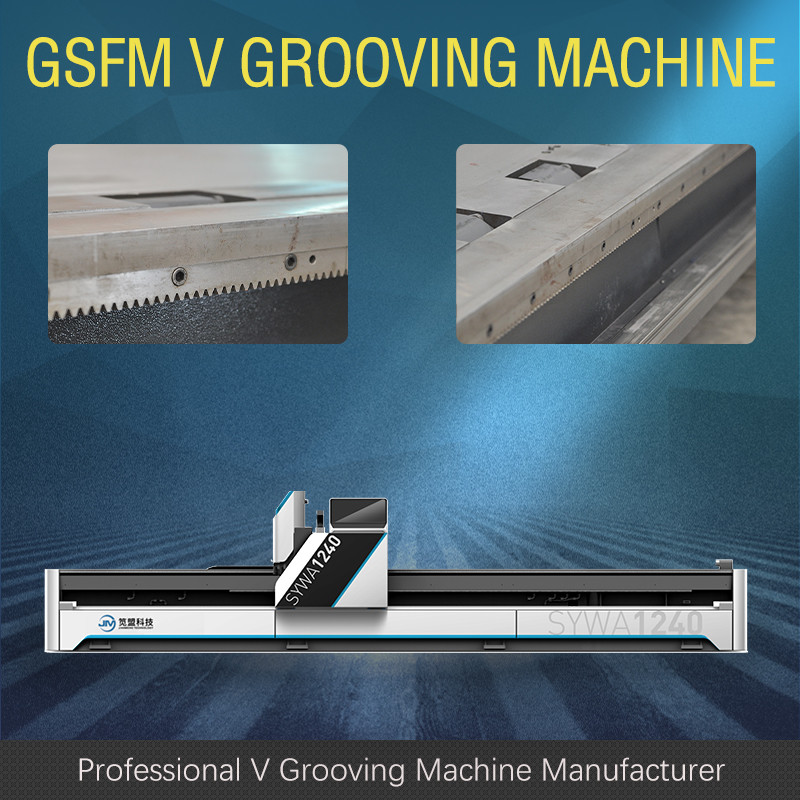

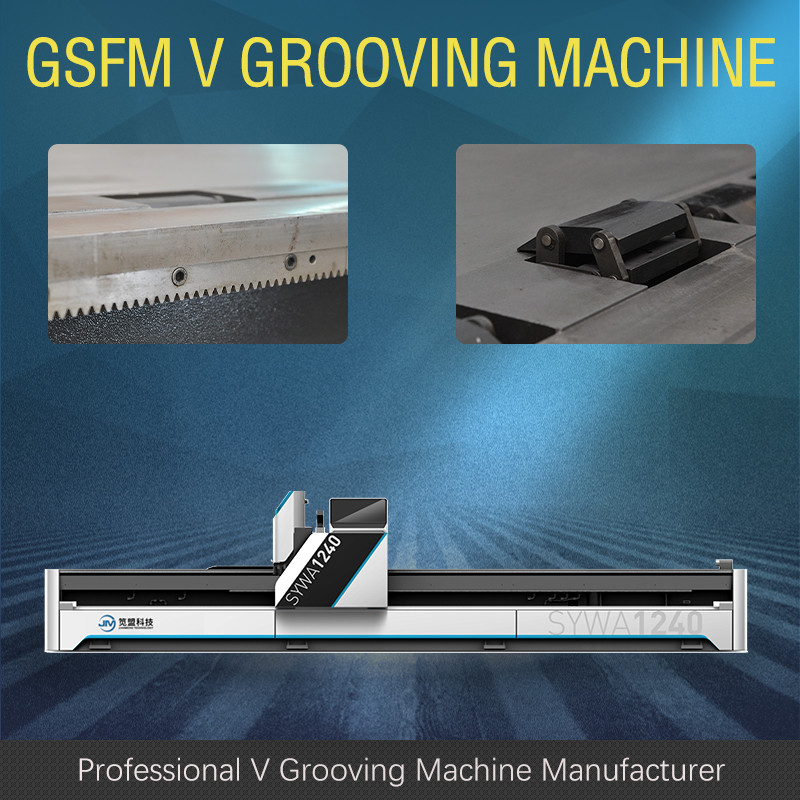

Cnc-V-Ausschnitt-Maschine für die verarbeitende Verzierung, horizontale Art, Modell 1240
Horizontale fugende v Hochgeschwindigkeitsmaschine GSFM ist ein Berufsv, das und so weiter Ausrüstung fugt, die auf alle Metallplatten, wie Edelstahlplatten, dicke Kupferbleche anwendbar ist, Aluminiumplatten, galvanisierte Platten. Das v-Fugen ist ein zusätzlicher Prozess des Blattes verbiegend bildend. An der Biegelinie, in der das Blatt verbogen werden muss und gebildete, spezielle Schneider werden benutzt, um V-förmige Nuten zu schneiden, damit das Material einfach ist verbogen zu werden und gebildet zu werden, und das R außerhalb des Biegewinkels kann mit einer verbiegenden Maschine herabgesetzt werden und dann verbogen werden und gebildet werden oder manuell, wird die Verarbeitung dadurch abgeschlossen und die Produktauftrittbedingungen erfüllt. Die Tiefe, die Breite und der Winkel der V-förmigen Nut können durch die Vorschubzahl und die Form der Schneidwerkzeuge während der maschinellen Bearbeitung sichergestellt werden.
| Nein. | Name | Parameter | Einheit | |
| 1 | Max. Width der Blechtafel | 1250 | Millimeter | |
| 2 | Max. Length der Blechtafel | 4000 | Millimeter | |
| 3 | Maximumstärke (Edelstahl) | 5 | Millimeter | |
| 4 | Min. Thickness der Blechtafel | 0,4 | Millimeter | |
| 5 | Min.distance des V vom Rand | 8 | Millimeter | |
| 6 | Max. Schnittgeschwindigkeit von x-Achse | 120 | m/min | |
| 7 | Maximale .return-Geschwindigkeit von x-Achse | 120 | m/min | |
| 8 | Max.distance von y-Achse | 1250 | Millimeter | |
| 9 | Entschließung in y-Achse | 0,001 | Millimeter | |
| 10 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 11 | Entschließung in z-Achse | 0,001 | Millimeter | |
| 12 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 13 | Leistungsstärke | X-Achse | 5,0 | Kilowatt |
| U | 3,0 | |||
| Y1, Y2, z-Achse | 1,0 | |||
| 14 | Gesamtausmasse | Länge | 5900 | Millimeter |
| Breite | 2100 | |||
| Höhe | 1550 | |||
