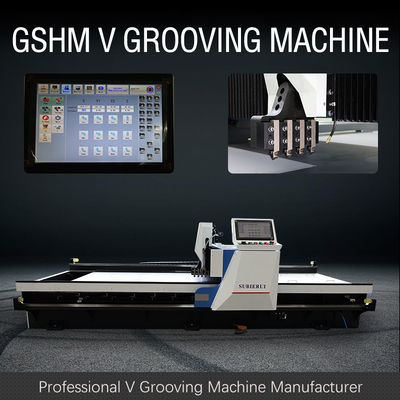

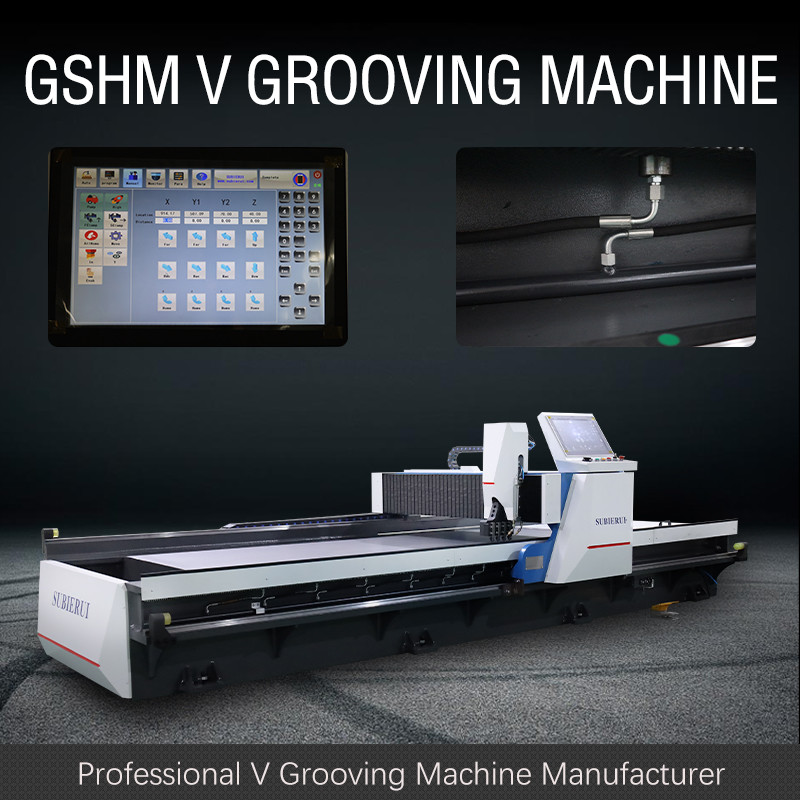

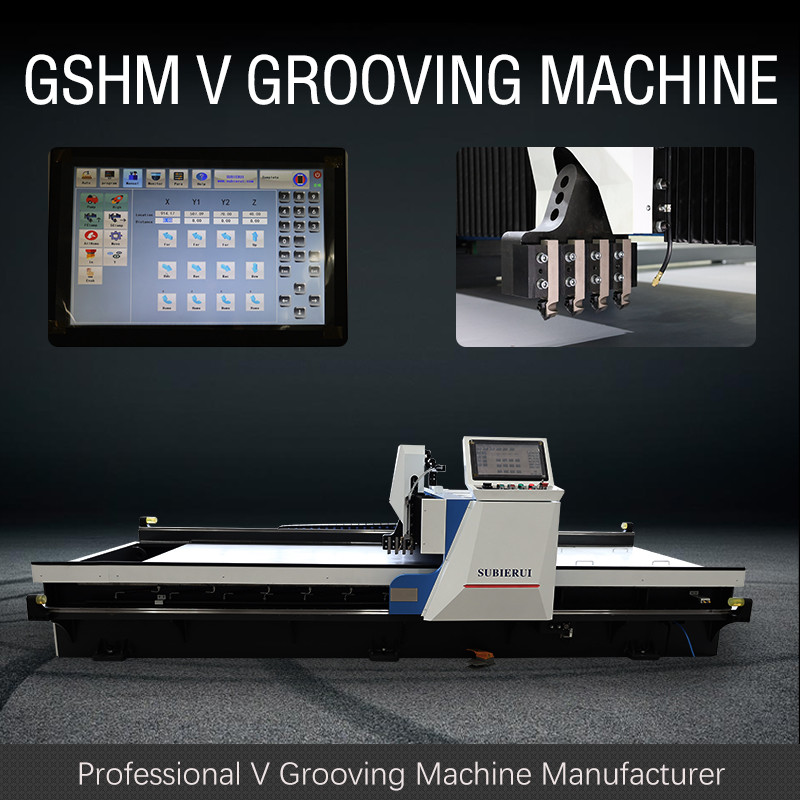

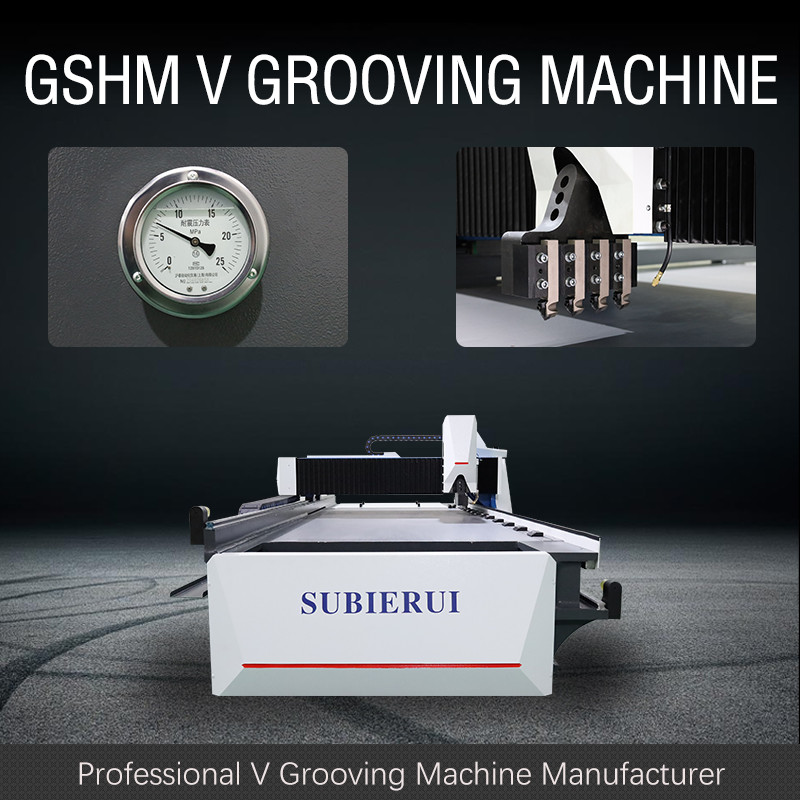

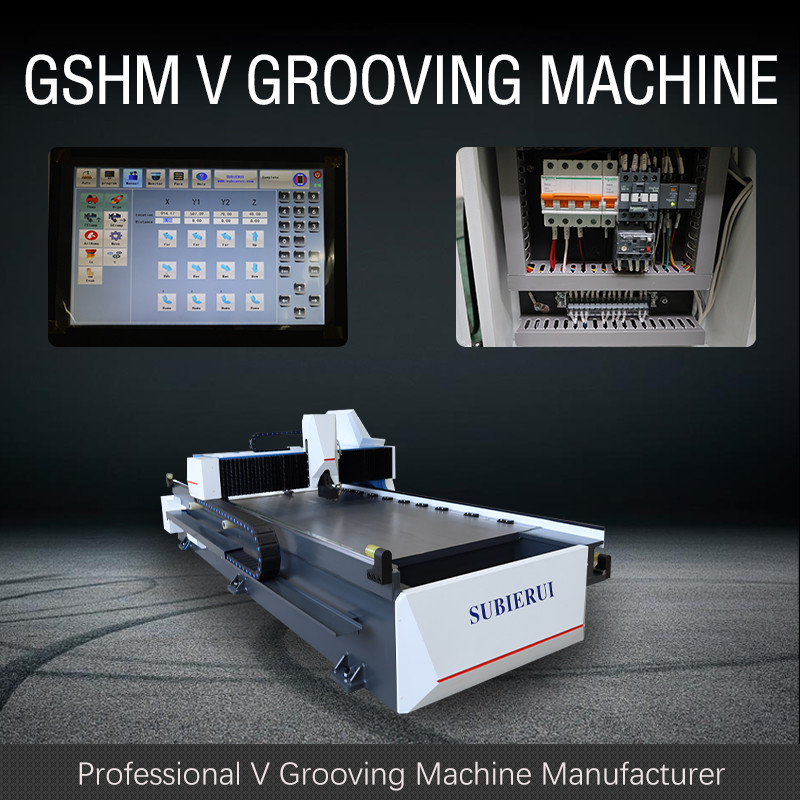

Hydraulische v-Nut-Maschine für Metallküchenschrank-Produktion
Der Querbalken fugender Maschine GSHM V angetrieben durch schraubenartiges Gestell und Führungsschiene der Hochpräzision mit dem Reiben des schraubenartigen Gangs. Die bewegliche Geschwindigkeit kann durch Frequenzumsetzung justiert werden. Die Doppelführungsschienestruktur macht den Fütterungsprozeß des Querbalkenchips stabil und leistungsfähig.
| Nein. | Name | Parameter | Einheit | |
| 1 | Max. Width der Blechtafel | 1250 | Millimeter | |
| 2 | Max. Length der Blechtafel | 4000 | Millimeter | |
| 3 | Maximumstärke (Edelstahl) | 5 | Millimeter | |
| 4 | Min. Thickness der Blechtafel | 0,4 | Millimeter | |
| 5 | Min.distance des V vom Rand | 8 | Millimeter | |
| 6 | Max. Schnittgeschwindigkeit von x-Achse | 120 | m/min | |
| 7 | Maximale .return-Geschwindigkeit der x-Achse | 120 | m/min | |
| 8 | Max.distance von y-Achse | 1250 | Millimeter | |
| 9 | Entschließung in der Achse Y1 | 0,001 | Millimeter | |
| 10 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 11 | Entschließung in z-Achse | 0,001 | Millimeter | |
| 12 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 13 | Leistungsstärke | X-Achse | 5,5 | Kilowatt |
| Y1.Y2.Z-Achse | 1,0 | |||
| 14 | Gesamtausmasse | Länge | 5900 | Millimeter |
| Breite | 2000 | |||
| Höhe | 1550 | |||
