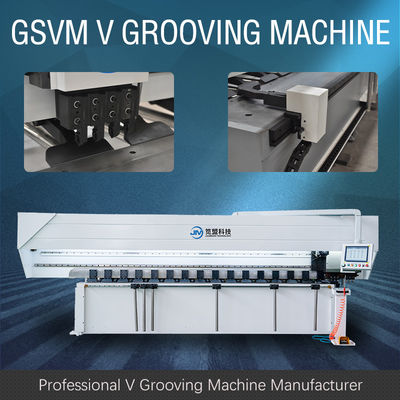

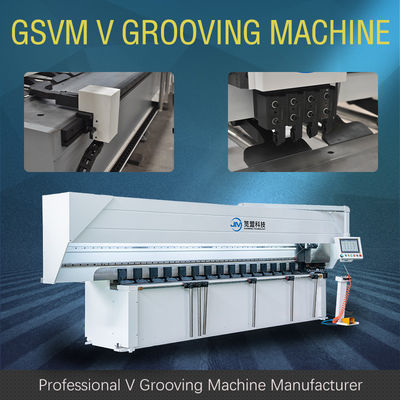

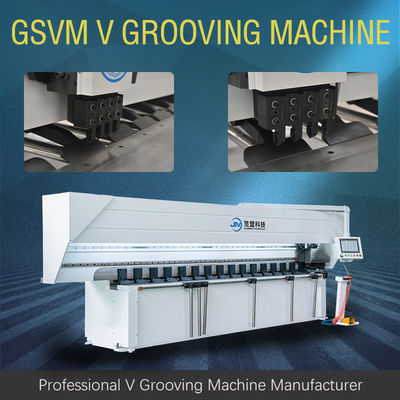

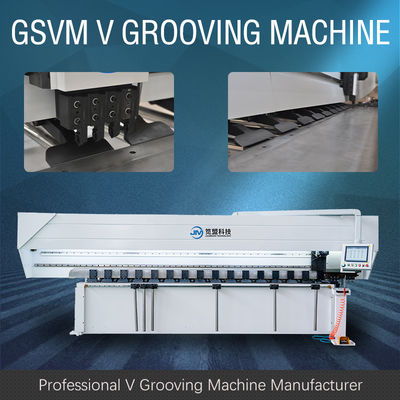

Vertikale v-Nut-Schneidemaschine für Duschkabine-Türrahmen
Der Werkzeugmaschinenrest GSVM V fugende benutzt 4 Messer, um die „v-“ Nut zu verarbeiten, also wird die Ausschnittmenge gleichmäßig verteilt, um die Deformation des Werkstückes zu verringern. Das Mikrokühlsystem kann vorgewählt werden, um die Nutzungsdauer des Werkzeugs auszudehnen und die Produktionskosten zu verringern; Das Universalwerkzeug, das Befestigungsfläche festklemmt, kann die festklemmenden Bedingungen von verschiedenen Werkzeugen erfüllen. Das weiße Stahlwerkzeug und das Legierungswerkzeug sind austauschbar; Das Geräteträgerübergangsgerät benutzt eine lineare HochleistungsFührungsschiene, also ist die Präzision hoch.
| Nein. | Name | Parameter | Einheit | |
| 1 | Max. Width der Blechtafel | 1500 | Millimeter | |
| 2 | Max. Length der Blechtafel | 4000 | Millimeter | |
| 3 | Max. Stärke (Edelstahl) | 6 | Millimeter | |
| 4 | Min. Thickness der Blechtafel | 0,4 | Millimeter | |
| 5 | Min.distance des V vom Rand | 10 | Millimeter | |
| 6 | Max. Schnittgeschwindigkeit von x-Achse | 120 | m/min | |
| 7 | Maximale .return-Geschwindigkeit von x-Achse | 120 | m/min | |
| 8 | Max.distance von y-Achse | 1250 | Millimeter | |
| 9 | Entschließung in y-Achse | 0,001 | Millimeter | |
| 10 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 11 | Entschließung in z-Achse | 0,001 | Millimeter | |
| 12 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 13 | Leistungsstärke | X-Achse | 5,5 | Kilowatt |
| Y, z-Achse | 1,0 | |||
| 14 | Gesamtausmasse | Länge | 5700 | Millimeter |
| Breite | 2600 | |||
| Höhe | 2000 | |||
