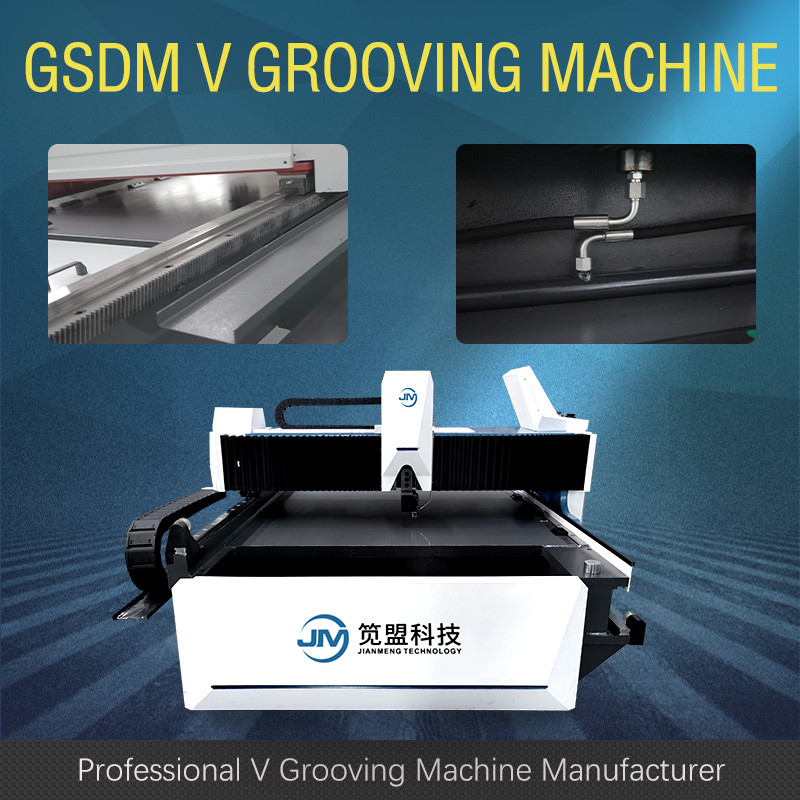

Automatische horizontale v-Nut-Schneidemaschine für Anti-Skateboard-Stopper

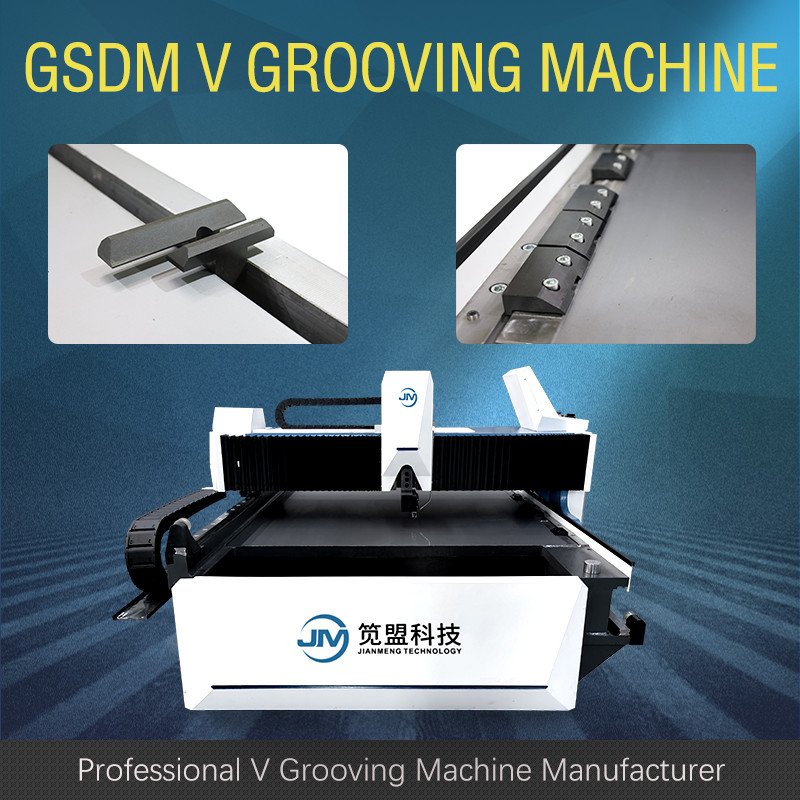

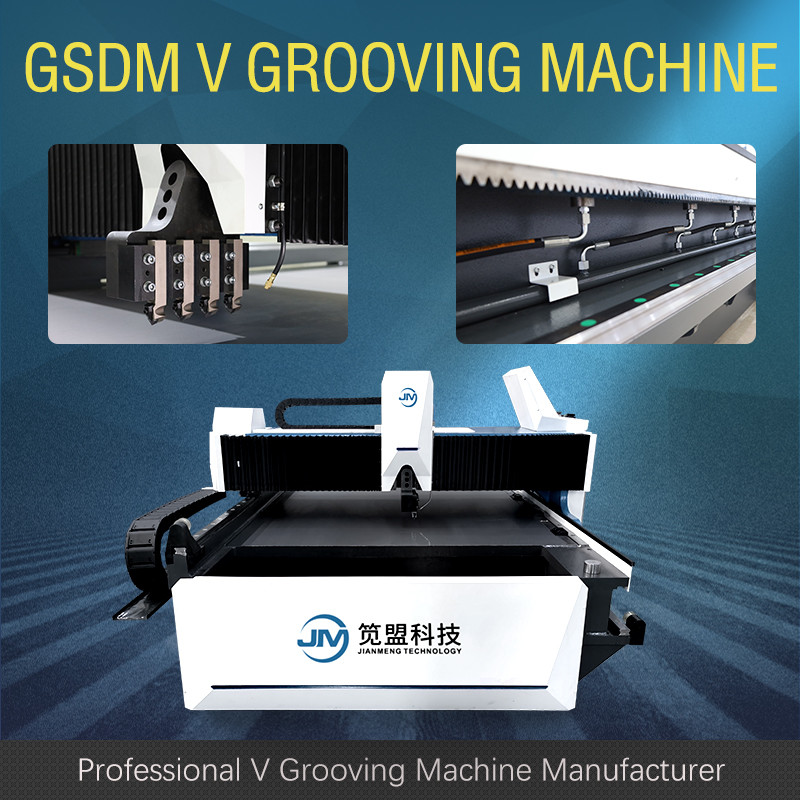

Der Werkzeughalter (b) fugender Maschine GSDM V wird mit vier Legierungsschneidern ausgerüstet, um die V-Form Nut zu verarbeiten, also wird die Schnittmenge gleichmäßig verteilt, um die Deformation der maschinell bearbeiteten Teile zu verringern. Das Mikrokühlsystem kann vorgewählt werden, um die Nutzungsdauer des Werkzeugs auszudehnen und die Produktionskosten zu verringern; Das Universalwerkzeug, das Befestigungsfläche festklemmt, kann die festklemmenden Bedingungen von verschiedenen Werkzeugen erfüllen. Das weiße Stahlwerkzeug und das Legierungswerkzeug sind austauschbar; Das Geräteträgerübergangsgerät benutzt reibende Gradkugelumlaufspindel und lineare HochleistungsFührungsschiene, also hat es hohe Genauigkeit.
| Nein. | Name | Parameter | Einheit | |
| 1 | Max. Width der Blechtafel | 1500 | Millimeter | |
| 2 | Max. Length der Blechtafel | 4000 | Millimeter | |
| 3 | Max. Stärke (Edelstahl) | 5 | Millimeter | |
| 4 | Min. Thickness der Blechtafel | 0,4 | Millimeter | |
| 5 | Min.distance des V vom Rand | 8 | Millimeter | |
| 6 | Max. Schnittgeschwindigkeit von x-Achse | 120 | m/min | |
| 7 | Maximale .return-Geschwindigkeit von x-Achse | 120 | m/min | |
| 8 | Max.distance von y-Achse | 1250 | Millimeter | |
| 9 | Entschließung in y-Achse | 0,001 | Millimeter | |
| 10 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 11 | Entschließung in z-Achse | 0,001 | Millimeter | |
| 12 | Wiederholt, Genauigkeit in Position bringend | ±0.01 | Millimeter | |
| 13 | Leistungsstärke | X1, Achse X2 | 5,0 | Kilowatt |
| Y1, Y2, z-Achse | 1,0 | |||
| 14 | Gesamtausmasse | Länge | 5900 | Millimeter |
| Breite | 2250 | |||
| Höhe | 1550 | |||
