Automatisierte V-Nutmaschine für Edelstahldekoration und Metallfassaden – Modell 1225
Stabile und zuverlässige Elektrik
Die vollständig gekapselte Schleppkette, hochwertige Sportkabel und elektronische Komponenten sorgen für die Stabilität und Zuverlässigkeit des elektrischen Systems des SUBIERUI Schlitzhobels.Hohe Qualität geht mit einer extrem hohen Lebensdauer und Haltbarkeit einher, so dass sie dem langjährigen ununterbrochenen Arbeitszustand standhalten kann.

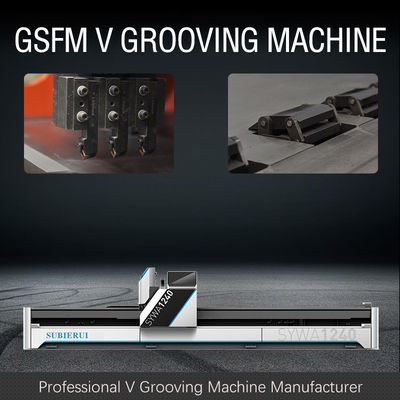

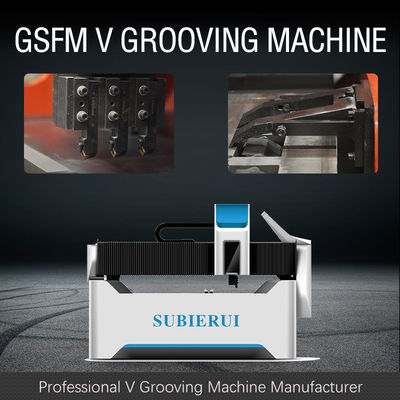

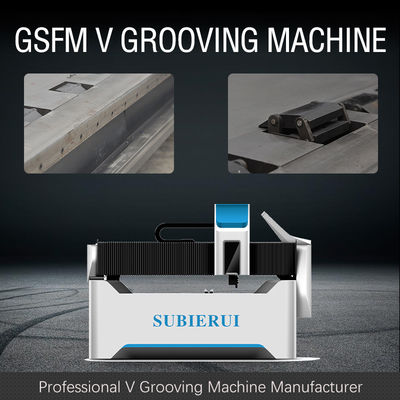

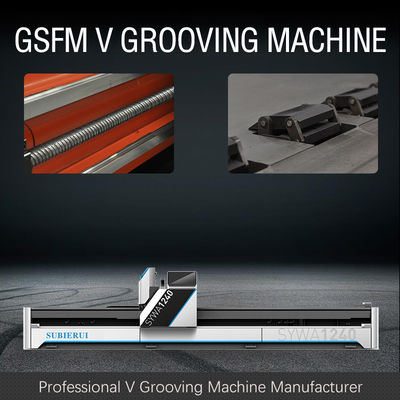

Die horizontale Hochgeschwindigkeits-Nutmaschine GSFM ist eine professionelle V-Nutausrüstung, die für alle Metallplatten wie Edelstahlplatten, Kupferplatten, Aluminiumplatten, verzinkte Platten usw. geeignet ist.Das V-Nuten ist ein Hilfsprozess des Blechbiegens.An der Biegelinie, wo das Blech gebogen und geformt werden muss, werden spezielle Fräser verwendet, um V-förmige Nuten zu schneiden, so dass das Material leicht gebogen und geformt werden kann und das R außerhalb des Biegewinkels minimiert werden kann, und dann mit einer Biegemaschine oder manuell gebogen und geformt. Die Verarbeitung wird durch dieses Verfahren abgeschlossen und erfüllt die Anforderungen an das Produktaussehen.Die Tiefe, Breite und der Winkel der V-förmigen Nut können durch die Vorschubgeschwindigkeit und die Form der Schneidwerkzeuge während der Bearbeitung sichergestellt werden.
NEIN. | Name | Parameter | Einheit | |
1 | max.Breite des Blechs | 1250 | mm | |
2 | max.Länge des Blechs | 2500 | mm | |
3 | max.Dicke (Edelstahl) | 5 | mm | |
4 | Mindest.Dicke des Blechs | 0,4 | mm | |
5 | Min.Abstand des V vom Rand | 10 | mm | |
6 | max.Schnittgeschwindigkeit der X-Achse | 120 | m/Min | |
7 | Max. Rücklaufgeschwindigkeit der X-Achse | 120 | m/Min | |
8 | Max. Abstand der Y-Achse | 1250 | mm | |
9 | Auflösung in Y1-Achse | 0,001 | mm | |
10 | Wiederholte Positioniergenauigkeit | ±0,01 | mm | |
11 | Auflösung in z-Achse | 0,001 | mm | |
12 | Wiederholte Positioniergenauigkeit | ±0,01 | mm | |
13 | Motorleistung | X-Achse | 5.5 | kW |
Y1 | 3.0 | |||
Y2.U,Z-Achse | 1.0 | |||
14 | Gesamtabmessungen | Länge | 4400 | mm |
Breite | 2580 | |||
Höhe | 1550 |
